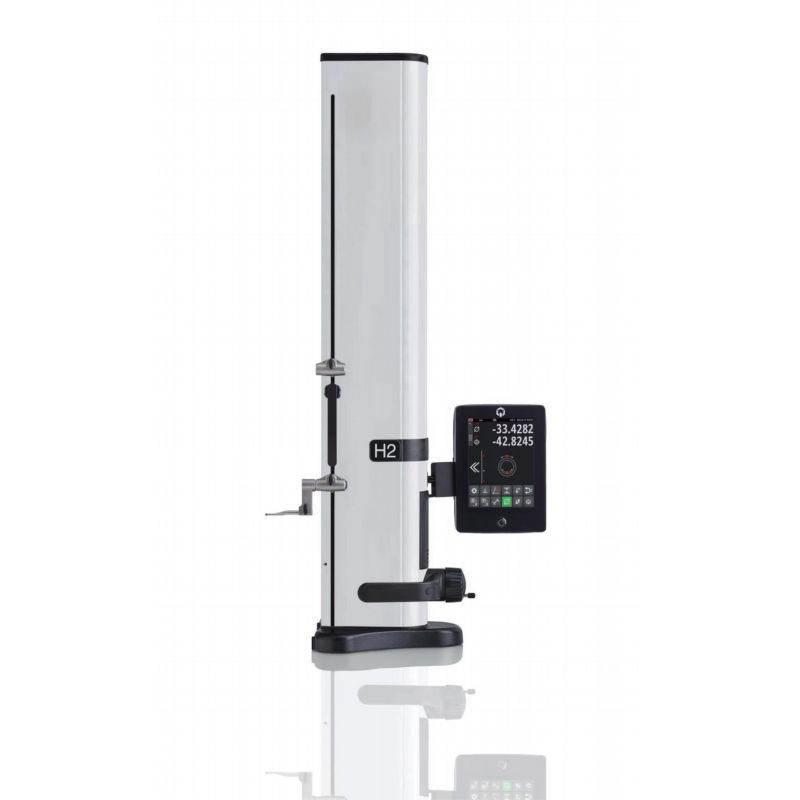

Két-dimenziós magasságmérő, H2 sorozat

A H2 sorozatú kétdimenziós magasságmérő egyedülálló, szabadalmaztatott kétirányú erőmérő rendszerrel rendelkezik, amely jobb stabilitást és ismételhetőséget biztosít. A felhasználóbarát-ember-gépi felület egyszerű funkcióbillentyűzettel rendelkezik, könnyen kezelhető és elsajátítható, valamint hatékony funkciókkal rendelkezik, amelyek programozási funkciókat és kétdimenziós mérést biztosítanak. Mérheti a magasságot, mélységet, horonyszélességet, belső és külső átmérőt, furatközép távolságot, tengelyközép távolságot, síkságot, síkszöget és négyszögletességet, egyenességet (opcionális kiegészítők szükségesek), stb. A színes LED érintőképernyő grafikus utasításokat ad a működéshez, a nagy képernyő pedig megjeleníti a mérési eredményeket, így nincs szükség bonyolult funkcióbillentyűk betanítására.

Főbb jellemzők

◆ A mérési erő és az erőkiegyenlítés állítható elektronikus vezérlése, opcionális bővítés 400 mm-ig.

◆ Kézi és automatikus integrált gép, nagy pontosság, gyors mérési sebesség

◆ Heidenhain fémrács mérleg minimális környezeti hőmérséklet befolyással

◆ Teljes tartomány abszolút kijelző, abszolút mérés

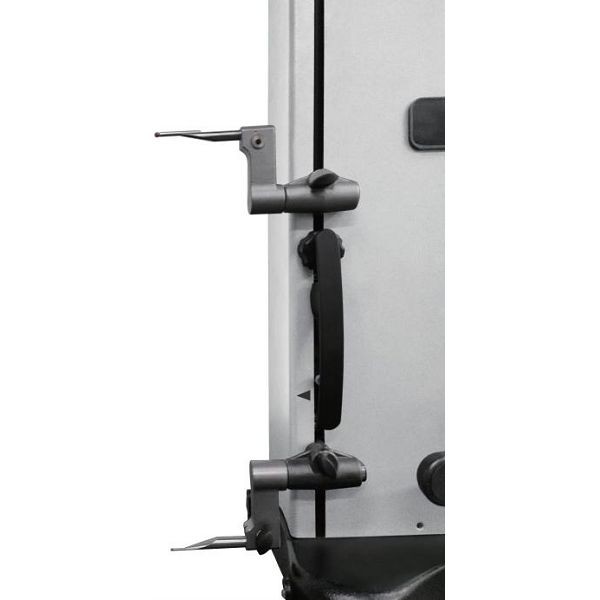

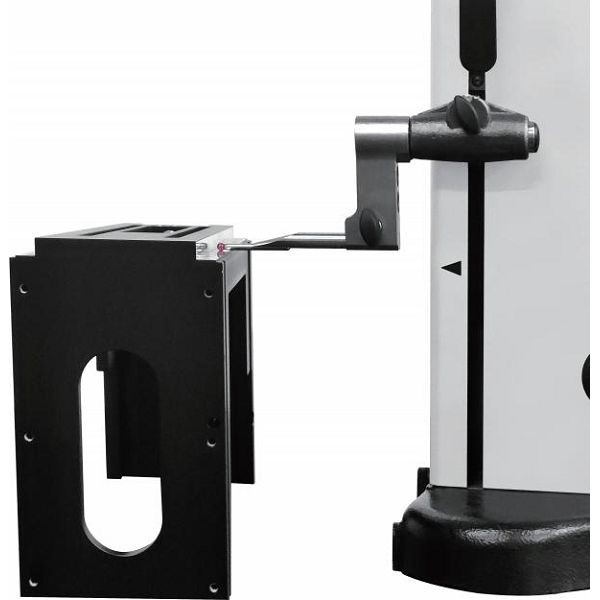

◆ Kettős szondatartót alkalmaztak az alkalmazási tartomány növelésére

◆ Levegő funkció, állítható levegőmennyiség

◆ Két-dimenziós mérési funkció és programozható mérés

◆ A fordulópontok automatikus rögzítése

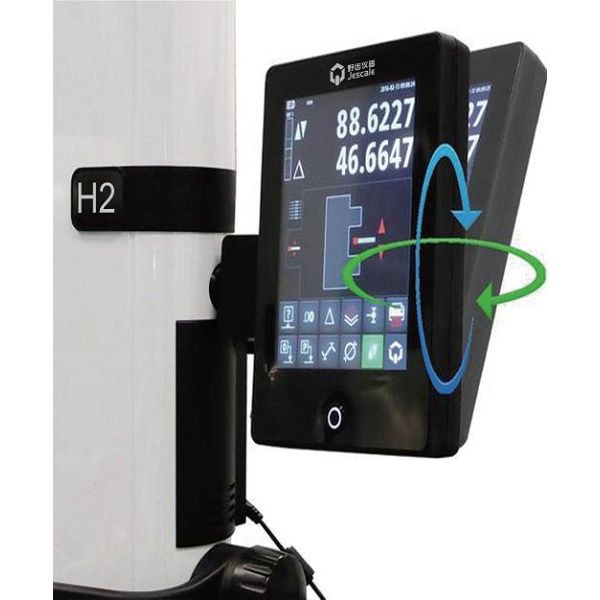

◆ Színes LED érintőképernyő kezelési menü, teljes grafikus kezelési útmutató

◆ Környezeti hőmérséklet kijelző, hőmérséklet kompenzációs funkció

◆ Helyszíni adattárolás a későbbi adatfeldolgozáshoz

◆ RS232 és USB kétirányú interfészek, opcionális nyomtató

◆ Opcionális vezeték nélküli átviteli modul

Szabványos konfiguráció

◆ Tápadapter készlet

◆ Beállító idomszer

◆ Szabványos rubin Φ4 szonda

◆ Tesztjelentés és használati útmutató, mindegyikhez egy

◆ Porvédő

product-522-123

Műszaki paraméterek

Modell (két{0}}kézi-automatikusan integrált)	H2-400	H2-700	H2-1100
Abszolút mérési tartomány (skála hossza)	0-407 mm	0-711 mm	0-1110 mm
Alkalmazási kör	0-719 mm	0-1023 mm	0-1422 mm
Felbontás	0,0001 mm	0,0001 mm	0,0001 mm
Maximális megengedett hiba	[2.0+L(mm)/400]μm	[2.0+L(mm)/400]μm	[2.0+L(mm)/400]μm
Ismételhetőség (2S)	1(Φ:2)μm
Erőbeállítási tartomány	0.75-1.5N
Kézi mozgási sebesség	1000mm/s
Automatikus mozgási sebesség	150mm/s
Tápegység	Újratölthető akkumulátor
Üzemidő egyetlen akkumulátortöltéssel	12h
Működési hőmérséklet határértéke:	+10 - +40 fok
Adatkimenet	USB/RS232
Megengedett négyszögletességi hiba (előre)	5μm	8μm	11μm
Teljes magasság	780 mm	1084 mm	1482 mm
Nettó tömeg	22 kg	25 kg	34 kg
