Termék bemutatása

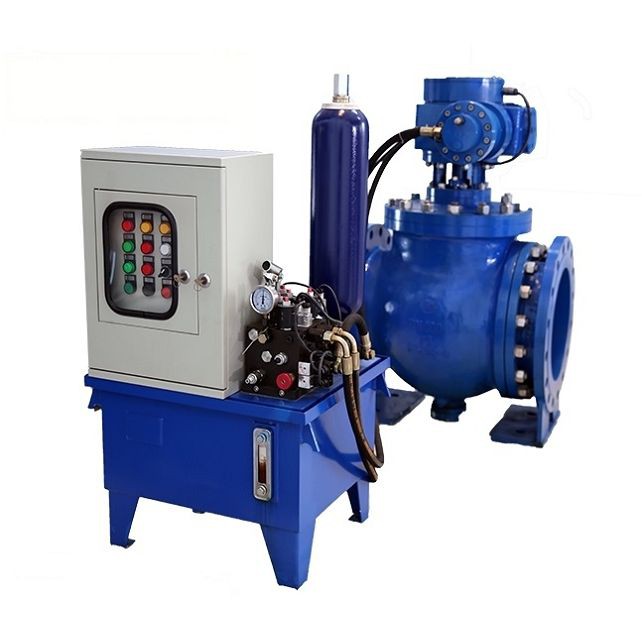

A folyadék{0}}vezérelt félgömb alakú szelep lényegét úgy tervezték, hogy áthidalja a hagyományos szelepek teljesítménybeli hiányosságait. Ellentétben a hagyományos pillangószelepekkel (amelyeket a tömítés tartóssága korlátoz) vagy a tolózárakkal (terjedelmes és nagy{2}}ellenállás), ez a szelep excenteres félgömb alakú tárcsával- rendelkezik, amely a golyóscsapok szilárdságát a pillangószelepek alacsony-nyomaték-hatékonyságával kombinálja.
A szelep működését egy intelligens hidraulikus vezérlőrendszer szabályozza, amely kivételes pontossággal irányítja a nyitási és zárási folyamatokat. A zárás során két-lépcsős folyamatot hajt végre: gyors lekapcsolás az áramlási zavarok minimalizálása érdekében, majd finom lassú zárás következik az utolsó 10 elforgatásnál. Ez a kritikus tulajdonság csökkenti a vízkalapács{4}}a hirtelen nyomáslökést, amely károsíthatja a szivattyúkat, a csővezetékeket és a szerelvényeket- azáltal, hogy stabilizálja a folyadék lendületét a hidraulikus átállási folyamat elveinek megfelelően.
A biztonságra{0}}fókuszált kialakítást egy teljes-furat (teljes csatorna) szerkezet egészíti ki. Ez a kialakítás teljesen nyitott állapotban a félgömb alakú tárcsát a csővezeték belső átmérőjéhez igazítja, ami ultra-alacsony áramlási ellenállási együtthatót eredményez. A szabványos szelepekhez képest ez minimálisra csökkenti az energiaveszteséget, csökkenti a szivattyú terhelését, és csökkenti a hosszú távú működési költségeket{5}}. A szelep robusztus felépítése (szénacélból, rozsdamentes acélból vagy ötvözött anyagokból áll rendelkezésre) biztosítja a kompatibilitást az édesvíztől és a tengervíztől az olajig és iszapig terjedő közegekkel, megbízhatóan működik akár 425 fokos hőmérsékleten és PN 2,5 és PN 64 közötti nyomáson.
Alapvető jellemzők
A Liquid{0}}Controlled Hemispherical Valve új mércét állít fel a teljesítmény és a sokoldalúság terén, a kritikus infrastruktúra igényeire szabott funkciókkal:
Kettős{0}}funkciós integráció
A pillangószelepeket és a tolózárakat egyaránt helyettesíti, mechanikus, elektromos és hidraulikus rendszereket integrálva egy kompakt egységbe. Ez akár 40%-kal csökkenti a lábnyomot, és jelentősen csökkenti a telepítési költségeket.
Intelligens vízkalapács kiküszöbölés
A két-fokozatú zárás (gyors kikapcsolás + 10 fokos lassú zárás) hatékonyan elvezeti a nyomáslökéseket. A gyors zárási idő 2–25 másodperc, míg a lassú zárás 6–90 másodperc között állítható be, hogy megfeleljen az adott csővezeték feltételeinek.
Programozható pontosság
A kezelők előre beállíthatják a nyitási/zárási időket (3–120 másodpercig állítható) és megcélozhatják a nyitási szögeket, lehetővé téve a precíz áramlásszabályozást olyan folyamatokhoz, mint a szivattyú indítása/leállítása vagy változó igénykezelés.
Alacsony-áramlási ellenállás
A teljes-furat kialakítása biztosítja a folyadék akadálytalan áthaladását, és az áramlási ellenállás együtthatója jóval alacsonyabb, mint a hagyományos tolózároké. Ez 15–20%-os energiamegtakarítást jelent a szivattyúrendszereknél.
Automatizálás és megbízhatóság
A PLC{0}}kompatibilis vezérlőkkel felszerelve támogatja a helyi, távoli és DCS{1}}kapcsolt működést a szivattyúrendszerekkel való zökkenőmentes integráció érdekében. A kézi biztonsági mentés funkció biztosítja a működőképességet áramkimaradás esetén.
Tartós tömítés
Az excenteres tárcsa kialakítása minimálisra csökkenti a szelepülékkel való érintkezést működés közben, kiküszöböli a kopást, és biztosítja a „buborék-tömör” elzárást még több ezer ciklus után is.
Célalkalmazások
Ez a szelep ideális megoldás a biztonságot, hatékonyságot és alkalmazkodóképességet igénylő helyzetekben. A legfontosabb alkalmazások a következők:
Vízügyi szivattyútelepek
Az öntöző- vagy árvízszabályozó szivattyúk-kimenetére szerelve, hogy megakadályozzák a visszafolyást és a vízkalapácsot, védve a gátakat és a csatornarendszereket.
Hőerőművek
Bojler tápvíz-szivattyúkkal vagy hűtővízrendszerekkel használható, ahol a pontos áramlásszabályozás és nyomásstabilizálás kritikus fontosságú a turbina biztonsága szempontjából.
Települési vízellátás/vízelvezetés
Szabályozza az áramlást a szennyvíztisztító telepek szivattyúinál vagy ivóvízelosztó állomásainál, és eltömődés nélkül kezeli az üledéket{0}}.
Ipari rendszerek
Alkalmas vegyipari, kohászati, olaj- és gázipari létesítményekben, ahol a korrózióállóság és a megbízható elzárás elengedhetetlen a folyamat integritásához.
